Vi har genomfört en nyinstallation av elcentral och jordfelsbrytare i Midsommarkransen, Stockholm, Stockholms län. Arbetet inleddes med en genomgång av befintlig elanläggning, kontroll av servisens förutsättningar och mätning av kortslutnings- och loopimpedansvärden för dimensionering och selektivitet. Utifrån detta togs ett förslag fram för ny normcentral med huvudbrytare, automatsäkringar med lämplig karakteristik och jordfelsbrytare typ A för personskydd. Planering skedde i dialog med beställaren så att avbrott i strömförsörjningen blev korta och förlagda till överenskomna tider. Inför avstängning spärrades anläggningen enligt gällande rutiner för säker frånkoppling och spänningsprovning utfördes.

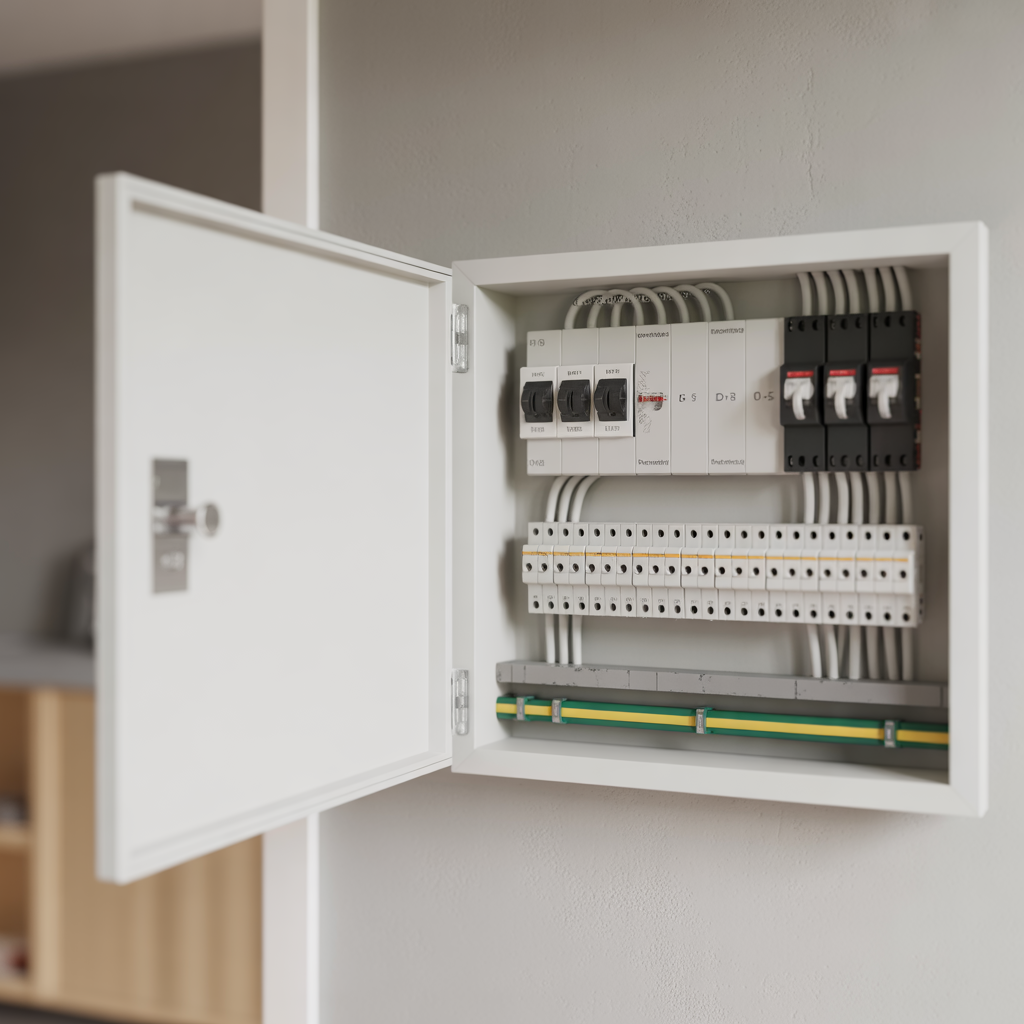

Vid demontering av den gamla centralen märktes samtliga befintliga grupper upp och dokumenterades för att underlätta en ren och tydlig omkoppling. Den nya centralen, i modulär normkapsling, förankrades i bärande underlag och genomföringar tätades enligt krav på kapslingsklass. PEN-ledaren delades på huvudjordningsskena för korrekt TN-C-S-uppbyggnad, och kompletterande skyddsledare drogs där det saknades eller där area behövde uppgraderas. Förläggning skedde i befintliga rör och kanaler, med halogenfria ledare där nya dragningar krävdes. Belastningen balanserades mellan faserna och våtutrymmen samt allmänna uttag lades under separata jordfelsbrytare för att minska risken för oönskade frånslag. All märkning av grupper och central utfördes med beständig skyltning.
Kvalitetssäkringen följde Elsäkerhetsverkets krav och Elinstallationsreglerna SS 436 40 00. Före idrifttagning genomfördes kontroll av skyddsledarkontinuitet, isolationsmätning, loopimpedansmätning och verifiering av utlösningsvillkor. Jordfelsbrytare testades med instrument vid 0,5x, 1x och 5x märkutlösningsström samt funktionsprovades via testknapp. Efter driftsättning gjordes en funktionsgenomgång med beställaren, inklusive råd om återkommande prov med testknappen och översyn av ny gruppförteckning och enlinjeschema. Relationshandlingar och fotodokumentation överlämnades, och arbetsplatsen städades samt emballage och elskrot omhändertogs enligt våra miljörutiner.
Funderar du på att uppgradera elcentral och jordfelsbrytare i din fastighet, hör gärna av dig så planerar vi en trygg och smidig lösning utifrån dina förutsättningar.
